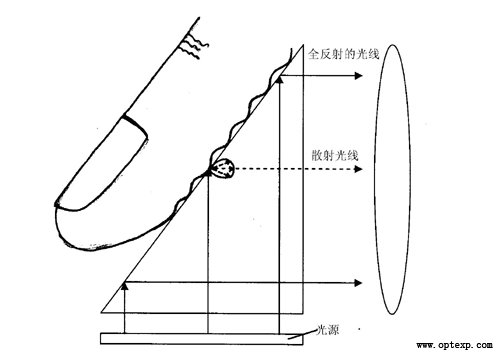

當光線照明直角棱鏡的斜邊時，如果光線的入射角大于臨界角，則光會發生全反射的現象，既棱鏡的斜邊相當于一個鏡面，光線沒有透過棱鏡的斜邊發生折射而全部反射到棱鏡的又一直角邊，當在棱鏡上按上手指時，這種情況就發生了變化，由于手指上的汗液存在，指紋凸起處經由汗液接觸了棱鏡，汗液的折射率與水接近為1.33左右，這樣在汗液接觸處全反射的臨界角變大了，因此在指紋凸起處不能滿足全反射的條件，此處的光發生散射，如果皮膚的反射率為30%(皮膚的反射率與皮膚的顏色有關，白皮膚的反射率高一些)，那么指紋凹陷處發生全反射的反射率為100%，因此光電系統接受反射能量指紋凹陷處的能量為指紋突起處3.3倍，對于光電探測器而言，這足以形成一個高對比的黑白分明的圖像。而如果僅僅是對手指用數碼相機拍照，指紋的突起和凹陷在光照后反射率差別并不大，因此得到的圖像對比不會很好。而對于光學系統而言，一個對比分明的物對于成像系統而言容易得到一個有較好分辨的像，便于記錄細節；另外，良好的對比的圖像對于后續處理有利，對提高指紋識別的準確度有利，這就是指紋采集需要專用設備的原因。

二代證對光學指標的要求：

        窗口面積： 16×19；

　　圖像大?。╬ixel）：256×360；

　　采集面積： 13×18.288；

　　分 辨 率： 500；

　　畸 變； < 2%；

　　圖像灰度等級： 256；

　　背 景 灰 度： 225-255；

　　背景灰度不均勻性：≤10%；

　　采 集 幀 速： >4幀

其實，這些光學指標并不難做，想要方案的朋友可以和奧藝科技聯系。
